膠球清洗系統的流程、運行步驟及注意事項說明
在進行凝汽器冷卻管清洗時，收球網合。上處于收球狀態，裝球室中的膠球由于膠球泵出水壓頭的推動作用，先后依次經過裝球室出口手動球閥，凝汽器膠球進口手動球閥，經分匯器成兩支管從循環水進水管兩側進入，由于循環水進出水壓差作用，膠球依次經過循環水前水室，凝汽器冷卻管，，凝汽器冷卻管，循環水后水室，膠球在循環水出水管被收球網攔住，經兩支管過分匯器，順著膠球泵的進水，經膠球泵進口手動球閥，進入膠球泵，經膠球泵出口電動球閥進入裝球室，完成個單次清洗循環。
在膠球進入凝汽器冷卻管中進行清洗時，由于膠球的直徑比冷卻管的直徑大12mm,且膠球富有彈性，利用凝汽器進口與出口循環水的差壓作用，將膠球擠壓通過冷卻管，從而達到擦洗冷卻管內壁污垢的目的。
收球網的作用把膠球從循環水中分離出來心保證不漏球、不卡球收球網安裝在冷卻水出口管段上，從凝汽器流出的夾帶膠球的循環水經過收球網時，膠球被|女并由引出管從收球網中吸出，由膠球泵打回收球室。

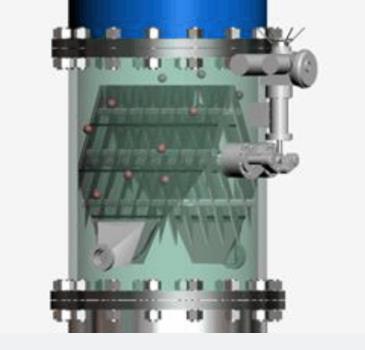

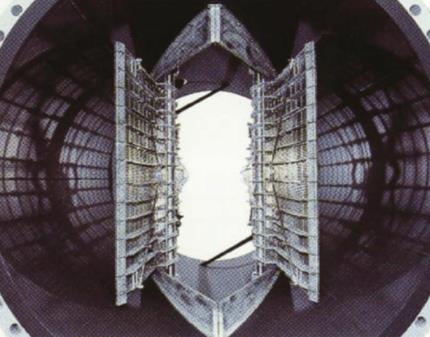

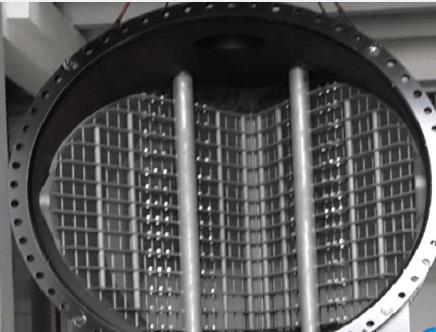

收球網采用雙網板分流型結構，并共用一個驅動裝置，網板組件為增強型設計，結構堅固、經久耐用、自鎖可靠。設置獨特高效的導流元件，實現結構參數與運行工況的佳適配。收球網的網板、主軸及緊固件等內部過流部件采用優質不銹鋼，殼體內壁經噴砂清理后內襯優質膠層，整機防腐性能優良。

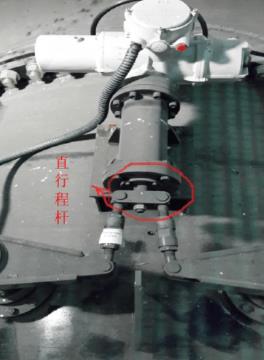

收球網電動執行機構的直行程桿伸開(光滑桿外露)時，收球網合上處于收球狀態。心收球網電動執行機構的直行程桿收縮時，收球網打開處于反洗狀態。
膠球泵是膠球清洗裝置中使膠球不斷循環的動力源，由收球網中引出去的密集球的水流通過膠球泵提高壓力送入循環水進水管道內。它具有不堵球、不切球和對膠球磨損力膠球泵的入口標高應盡量降低，好是低于收球網的膠球引出口標高，避免發生氣蝕的可能性。膠球泵為膠球的回收和進入循環提供動力。

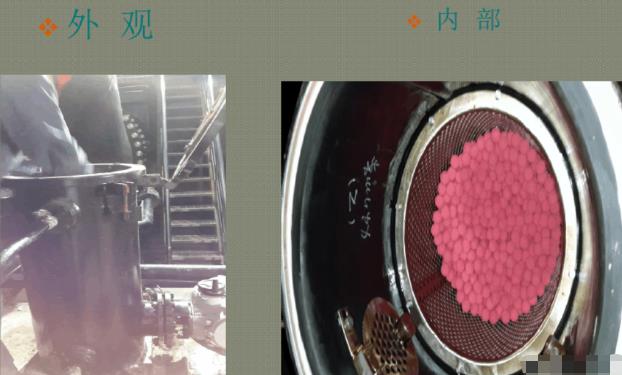

裝球室是膠球清洗系統中用于加球、取球、在儲球及觀察球循環的裝置。裝理室由外殼，漏斗、電動切換閥等部件組成，并配有觀察窗、排氣閥和放水閥。控制裝球室運行狀態的電動切換閥置于“投球”位置時，球可以自由不斷循環在系統中:尚裝球室電動切換閥置于“收球”位置時，球被陽擋在裝球竄內，循環水仍能通過，所以投入循環的球全部陽收到表珠堂中。
膠球清洗裝置投運前，將裝球室切換閥放在收球位置，在裝球室內放入足夠數量的膠球，利用裝球室的出口球閥和排氣閥將裝球室充滿水。然后打開切換閥以及膠球清洗裝置單程系統中閥門，再啟動膠球輸送泵，進入循環清洗狀態。收球時將切換閥放到收球位置，再打開放水閥，此時膠球被擋在裝球室漏斗內。等膠球清洗系統停止運行，從裝球室內取出膠球，清點數量，計算收球率。
小裝球室電動切換閥：
1.收球位置:通過裝球室內部的漏斗使膠球從循環水中分離出來，只容許循環水通過裝球室。
2打開位置:膠球不被裝球室內部的漏斗阻擋分離，可以隨循環水一起通過裝球室。

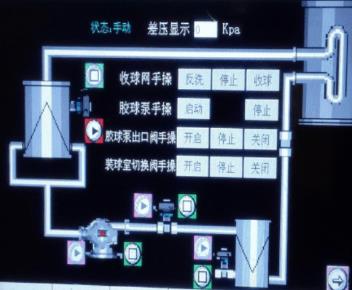

膠球清洗系統運行采用PLC程控系統，實現膠球清洗和網板反洗的自動切換以及故障報警與自動保護。根據用戶的要求還可以配置網板差壓檢測、膠球直徑檢測、膠球回收計數等傳感器件，實現智能化監控。
膠球必須質地柔軟富于彈性、氣孔均勻貫通、硬度適中，濕態比重1.00~1.10。使用的膠球濕態直徑須比冷卻管小內徑大1.0~2.0mm,球徑磨損到不再大于管內徑時必須及時更換。膠球使用前須在水中充分浸泡24小時，凡浸泡后膨脹過多、球徑超標的膠球必須剔除、不得使用。投入運行的膠球數量應取凝汽器單側單流程冷卻管根數的8%~12%，我廠一次投運1500個膠球。
膠球清洗裝置由收球網、裝球室、膠球輸送泵、膠球管路、閥門和控制裝置等部件組成。心在凝汽器循環水系統中，投入直徑比冷卻管內徑大12mm、富有彈性且耐磨、濕態比重為1.0~1.1的海綿膠球，利用凝汽器進口與出口循環水的差壓作用，將膠球擠壓通過冷卻管，從而達到擦洗冷卻管內壁污垢的目的。心通過膠球泵將收球網攔住的膠球吸回或從收球室直接輸送至循環水進水管，從而進入凝汽器。在機組不停機、不減負荷的條件下，清洗凝汽器冷卻管內污垢，提高凝汽器真空度和汽輪機熱效率。
1、兩個動力源:循環水推力和膠球泵壓力；
2、一個收球網:使膠球回收重復循環；
3、一個裝球室:使新膠球進入系統或從系統膠球；
4、清污原理:膠球直徑比冷卻管直徑大1~2mm，且膠球富有彈性。
自動運行：
1、機組必須至少運行2臺循泵的情況下才進行投入。
2、裝球室中裝球，注水排氣。
①打開裝球室，裝入1500個膠球，關閉裝球室。
②打開各手動球閥，和裝球室排氣閥，對系統注水排氣。
3、檢查自動運行的條件滿足(備用條件)。
①各手動球閥處于打開位置。
②收球網打開，處于“反洗”位置。膠球泵出口電動球閥、裝球室電動切換閥處于關閉狀態運行方式自動程序：結束后，應確認裝球室切換閥，膠球泵出口電動閥處于關閉狀態，收球網處于反洗狀態。自動程序結束后，將AB側置于退出狀態。關閉裝球室出口手動球閥，裝球室電動切換閥。
小手動運行：
1、機組必須至少運行2臺循泵的情況下才進行投入。
2、在控制方式中選擇“手動”收球網選擇“收球”，確認收球網板合上，否則膠球就跑光了。
3、裝球室中裝球1500個，然后打開膠球泵進口手動球閥，裝球室排氣閥，進行注水排氣，排完氣關閉排氣閥。
4、打開各手動球閥，啟動膠球泵，約5秒后打開膠球泵出口電動球閥。
5、打開裝球室電動切換閥。
6、投球約1小時后，持續時間約1小時，清洗結束。
7、關閉裝球室切換閥，進行收球，收球時間1小時。
8、關閉膠球泵出口電動球閥，停運膠球泵。
9、收球網板打開，處于反洗狀態。一個清洗循環結束。
10、關閉裝球室出口手動球閥，進口電動球閥。
計算收球率：
1、在“控制方式”中選擇自動結束。
2、檢查自動或手動模式已經結束運行。
3、確認裝球室電動切換閥、出口電動球閥處于關閉狀態，收球網處于“反洗”位置。
4、膠球泵已停電，并掛牌。
5、關閉裝球室出口手動球閥，裝球室排氣放水，裝球室，清點膠球數量。
6、計算收球率，不小于95%為合格。
7、每個裝球室補充膠球數量至1500個。
8、關閉裝球室，膠球泵送電，檢查系統處于備用狀態。
注意事項：
1、新膠球每次使用前應浸泡24小時。
2、膠球清洗裝置至少每天投用一次，用于清除凝汽器冷卻水管內的泥沙等軟垢。若時間長不投運，冷卻水管內的軟垢積聚，在循環水量、水流速度低的工況下，會嚴重影響膠球清洗裝置的收球率。堅持每天投運，即使在較惡劣的工況下，也能保證收球率。
3、膠球清洗裝置每次投用60分鐘，收球60分鐘。在確保收球率的前提下，收球時間可以改為30分鐘，可視實際情況靈活增加和減少時間。
4、每次投球/收球結束后，收球網應該處于“反洗”位置，即收球網板處于打開位置，長時間關閉收球網板，網板上容易慢慢堆積循環水中的垃圾和海生物，會逐漸堵塞網板，終影響收球率。
5、定期檢查、排出積聚在凝汽器水室頂部的空氣。凝汽器水室頂部積累有空氣，形成渦流區，導致膠球在渦流區內回旋，難以進入冷卻水管和流出凝汽器出口水室，終影響收球率。
6、確保二次濾網的性能，通過加藥處理，控制凝汽器中海生物的數量，避免海生物過多，干擾或阻止膠球進入鈦管。
